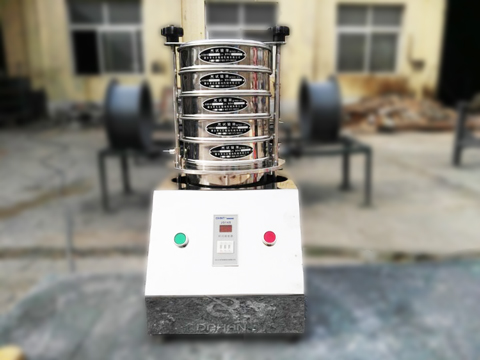

实验室振动筛

实验室振动筛技术参数

序号	名称	单位	参数

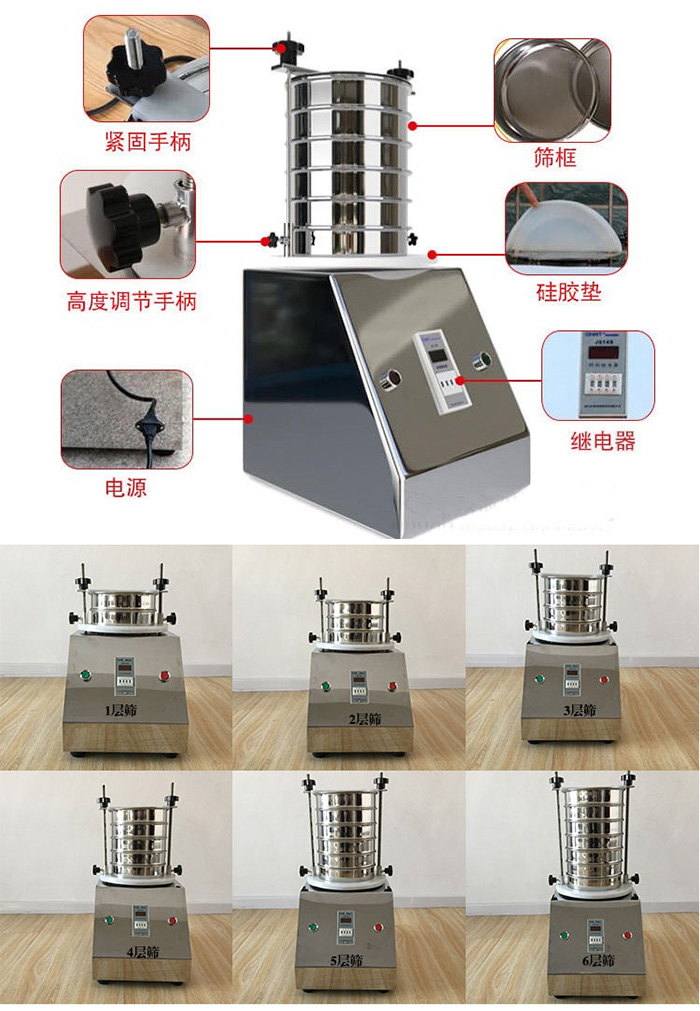

01	筛框	层	1~5
02	筛框直径	mm	Φ200 Φ100 Φ75
03	筛分粒度	mm	0.025~3
04	噪音	dB	小于50
05	振幅	mm	0~3
06	振动频率	次/分	1400
07	外形尺寸	长宽高	350：350：300+N*50
08	电源	V；HZ	220；50
09	整机重量	Kg	36

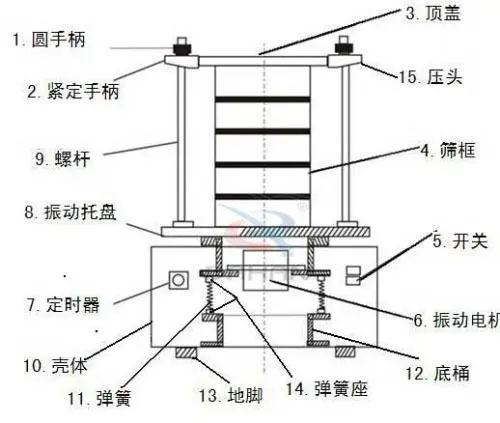

实验室振动筛分机剖视图

规格和孔径对照表

目数	孔径﹙㎜﹚	目数	孔径﹙㎜﹚	目数	孔径﹙㎜﹚	目数	孔径﹙㎜﹚
5	4	32	0.56	100	0.15	280	0.055
6	3.2	35	0.5	120	0.125	300	0.050
8	2.5	40	0.45	140	0.105	320	0.045
10	2.0	45	0.4	150	0.10	325	0.043
12	1.6	50	0.335	160	0.098	360	0.040
14	1.43	55	0.315	180	0.09	400	0.0385
16	1.25	60	0.3	190	0.080	500	0.030
18	1.0	65	0.25	200	0.074	600	0.025
20	0.9	70	0.224	220	0.065	800	0.020
24	0.8	75	0.2	240	0.063	1000	0.015
26	0.7	80	0.18	250	0.061	1250	0.010
30	0.6	90	0.16	260	0.057	底盖

实验室振动筛应用行业

实验室振动筛主要用在实验室的试验中，主要用于磨料、地勘、冶金、药典、化工、建材等行业对颗粒或粉状物料筛分和粒度检测。

1、金属粉末:铝．铅、锌、铜、铁、镍、合金、磁性材料等。

2、化工：树脂、塑料、橡胶助剂、染料、填充料。

3、食品：面粉、可可、咖啡、调味品、添加剂等。

4、磨料：磨料：玻璃粉珠、氧化铝、刚玉、氯炭、金刚砂、石英砂等。

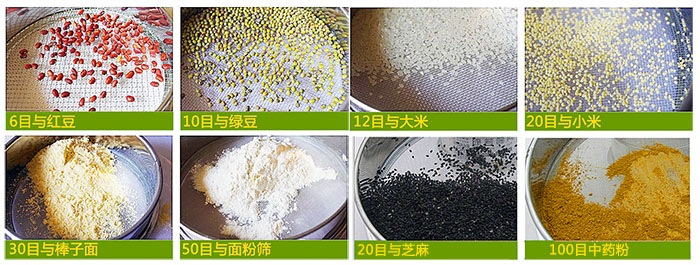

物料	目数	物料	目数	物料	目数
决明子	14目	荞麦	12目	黄粉虫卵	12目
虫粪	30目	大豆	4-5目	绿豆	10目
大米	12-14目	米粉	30-40目	玉米面	30-40目
面粉	50-60目	杂粮	40-50目	芝麻	22-24目

实验室振动筛使用方法

1.实验室振动筛要水平放置；确认电源和铭牌要求相符，并确保接地，振动部分不能与其它物体接触，各部螺栓是否锁紧。

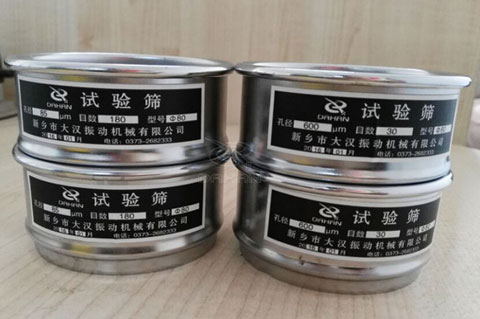

2.根据被检验物料及相应的标准来确定要选用的标准筛框。

3.把标准筛框按孔径从小到大，从下到上依次叠放到筛框底座上。

4.把被检验物料放入最上端的标准筛框里，盖上标准筛上盖，根据标准筛框的总高度调整调节杆高度，然后用压板和锁紧螺母对标准筛框进行定位压紧（注：两侧要用力应一致）。

5.根据物料性质及投料量，在定时器上设定运行时间，然后打开电源开关，标准试验筛即开始工作。

6.标准试验筛工作停止后，旋开锁紧螺母，取下压板，小心取走标准筛框。

7.切断电源。
