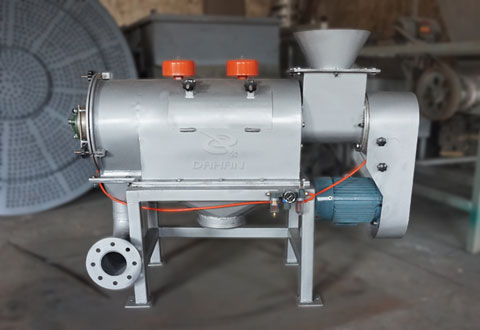

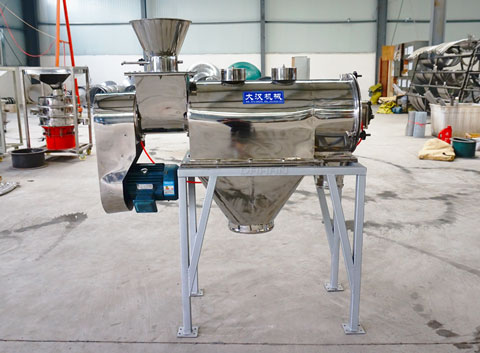

卧式气流筛

> 按型号分类 > 按筛分物料分类 > 按材质分类

卧式气流筛也叫卧式气旋筛,是专门针对80-500目以内的微细粉进行高精度筛分的设备,细度精确、不粘网、产量大,广泛应用于各种难筛微细粉,如中药粉、淀粉、石墨粉、重钙粉、轻钙粉、荧光粉、氧化锆、氧化铝等。

卧式气流筛视频

筛分硅微粉

筛分中药粉

筛分石墨粉

筛分海藻纤维

卧式气流筛功能

卧式气流筛有气流上料功能、喂料机粉碎团块功能和气流粗筛功能,其好处是为客户省去了上料机的投资和运行维护费用,细筛网寿命延长10倍以上,产量稳定提高,功耗下降,过网的成品粉质量更好。

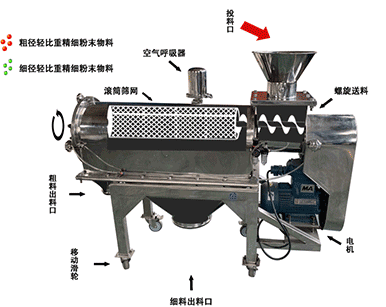

卧式气流筛分机结构原理图

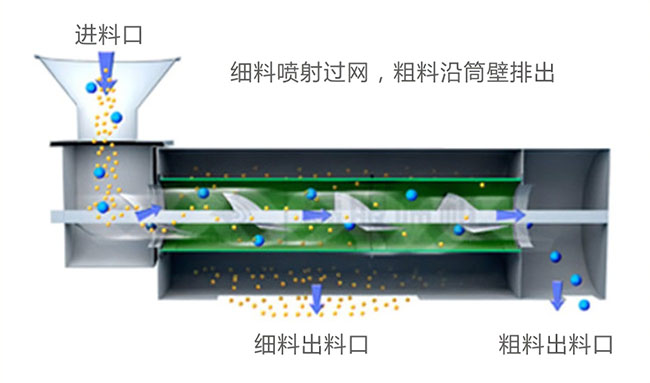

卧式气流筛工作原理

工作原理

卧式气流筛的筛网呈圆筒状,放置于气流筛机体内,摈弃了传统的重力势能作业原理,开辟了载流体动能做功的筛理新途径,物料由螺旋输送机均匀地送入到系统后,经过螺旋叶片推挤输送筛内,转子(流化条)匀速搅拌,使物料形成离心悬浮不断地撞击筛网,细粉通过筛网管排出。在气旋筛运行过程中,粗料(块状)经过打击再破碎可达到合格品通过网孔落人细料仓口排出,粗料从尾端粗料口排出。

卧式气流筛分机结构原理图

卧式气流筛结构

卧式气流筛由振动电机、机座、筛箱、进出料推进装置等组成,有气流上料功能、喂料机粉碎团块功能和气流粗筛功能,其好处是为客户省去了上料机的投资和运行维护费用,细筛网寿命延长10倍以上,产量稳定提高,功耗下降,过网的成品粉质量更好。

结构原理

技术参数

型号 材质 功率 适用
WQS18-65 Q235A 2.2KW 500目以下筛分
SUW304
WQS30-100 Q235A 4KW 500目以下筛分
SUW304
WQS50-130 Q235A 5.5KW 目以下筛分

卧式气流筛应用范围

卧式气流筛用于各种难筛微细粉,80-530目范围内的细粉都能很好的筛分。如轻钙粉、重钙粉、淀粉、中药粉、粉煤灰、锌粉、石墨粉、石英砂粉、陶土粉、果疏粉、氢氧化钙粉、魔芋粉、荧光粉、木粉、树脂粉、硫磺粉、氧化铝粉、胶木粉、氧化镁、珍珠岩粉、铁粉等。

物料名称 工作方式 筛网(目/寸) WQS18-65 处理量(kg/h) WQS50-130 处理量(kg/h)
轻钙粉 干式 120-180 600-1000 1000-2000
重钙粉 400
山楂粉 300
淀粉 300
锌粉 325
粉煤灰 120-200
中药粉 120-160
石英粉 180-270 2000-3000
面粉 100-180 200-300 500-1000
木粉 100-300
云母粉 300-400

客户案例

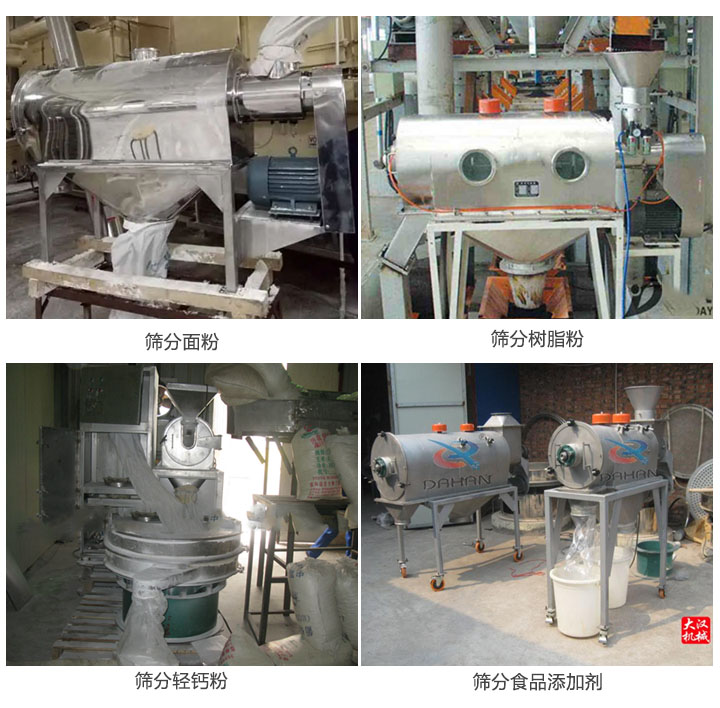

使用现场图
