316L不锈钢卧式气流筛


【型       号】:WQS18-65
【供货周期】:3-7工作日
【技术参数】:2.2KW振动电机,500目以下都可以筛分
【应用范围】:粉煤灰、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、维生素C、山梨醇、灵芝粉、麦芽粉、咖啡粉、面包粉、调味品、食品添加剂、中药粉、原料粉、医药中间体、玻璃微珠、珍珠岩、碳化硅、硅微粉、活性炭、环氧树脂
【产品摘要】:本产品为不锈钢卧式气流筛设备,其材质为316L不锈钢。其筛网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排

  卧式气流筛分机视频:

  1、316L不锈钢卧式气流筛介绍

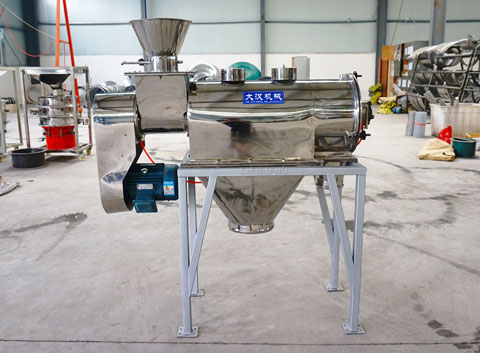

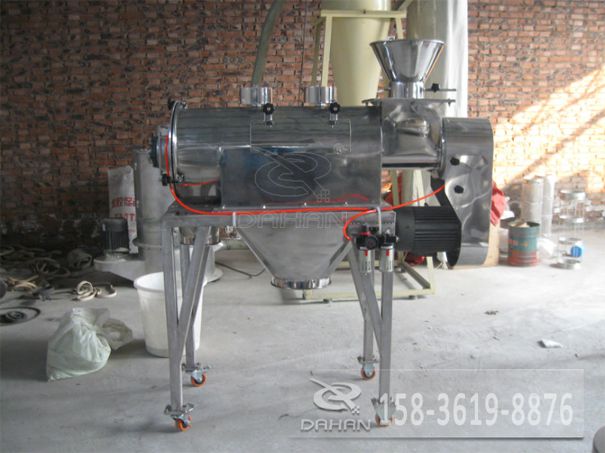

316L不锈钢卧式气流筛

  本产品为316L不锈钢卧式气流筛设备。其材质为316L不锈钢,18-65型,18指气旋筛网笼的直径,65指网笼长度。WQS气旋筛由于形状为横卧状所以也叫卧式气流筛或卧式气流筛粉机,网为圆筒状,置于机体内,物料通过螺旋输送系统后,和气流混合、雾化进入网筒内;通过网筒内风轮叶片使物料同时受离心力和旋风推进力,从而近使物料喷射过网,由细料排出口排出,不能过网的物料沿网筒壁从粗料排出口排出。






  2、316L不锈钢卧式气流筛的显著功效

  特别适用筛选精细粉末、密度小(比重轻)、轻微湿度、易附粘性粉或有精电反应的物料,用纤维网筛选可避免产生静电反应现象,能彻底解决普通旋振筛直线振动筛不能筛选的生产工艺难度。


  3、 316L不锈钢卧式气流筛的性能特点

  1.任何粒、粉皆可适用。占地面积小,平稳无振动、运行无噪音、密闭性能好,不污染环境。

  2.可单机或多机配套、立体多层安装使用,移动灵活方便,连续运行安全可靠。

  3.筛分精度高,适宜筛分超微细粉、密度小(比重轻)、轻微湿度、易附粘性粉或有静电反应的物料。

  4.筛网使用寿命长久,内部结构新颖先进,网架设计独特耐用。换网容易,操作简单。纤维筛网管或不锈钢筛网管使用环形卡箍、长条形卡箍固定。

  5.具有自由抖网,自动清洁,有破碎块状物料的功能,筛分效率高。


  4、316L不锈钢卧式气流筛安装调试

  1.设备长途运输后要将所有紧固螺栓检查一遍并紧固,当筛机吊装搬移固定位置后,应注意筛机整体处于水平位置。否则,会影响筛机的正常运转。

  2.对设备基础无特殊要求,一般放置水泥地面直接使用即可。

  3.净化压缩空气与空气过滤器接头联接用耐压(P=0.1MPa)胶管相连。

  4.与其它设备配套的联接方式采用螺纹胶管、粗布、合成纤维管进行软联接,也可与管道直接相联。

  5.开动筛机前应检查端盖、观察孔、各联接部位有无松动,各联接口是否密封良好。

  6.注意观察筛选机转子(流化条)和带动筛网架转动(指FSQWZ型)的减速机是否按机身箭头所标示的规定方向转动,确保无误才能运行。


  5、卧式气流筛结构示意图和外形尺寸

卧式气流筛结构图

型号

A

B

C

D

E

F

G

H

I

J

WQS18-65

1430

460

420

1005

135

230

250

330

340

210

WQS30-100

1845

655

766

1240

320

285

300

350

380

290

WQS50-130

2230

870

790

1775

280

515

150

660

400

485


  6、卧式气流筛技术参数

型号

材质

功率

适用

WQS18-65

Q235A

2.2KW

500目以下筛分

SUW304

WQS30-100

Q235A

4KW

500目以下筛分

SUW304

WQS50-130

Q235A

5.5KW

300目以下筛分
