您的位置:首页 > 圆振动筛

圆振动筛

> 按型号分类 > 按筛分物料分类

圆振动筛适用于对粉体、颗粒状、纤维状物料或浆料进行干式、湿式筛选分级,可筛至500目或0.028mm,广泛用于食品、医药、冶金、建材、磨料、涂料、颜料等行业。

圆振动筛视频

筛分面粉

筛分调料粉

玉米颗粒分级

过滤石灰乳

技术参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3
产量kg/h 100 200 500 800 1200 1800 2000
价格 4000-6500 5000-7000 7500-8000 12000-16000 17000-21000 22000-23000 230000-38000

圆振动筛工作原理

圆振动筛利用YZUL立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同物料筛分要求,物料经过筛网的筛分层,在这个过程中,位于筛网下的清网装置-弹跳球不断撞击筛网,使筛网上层物料能够顺畅的透网筛分,并有效解决了物料堵网问题出现,筛上物、筛下物分别从不同的出料口排出,从而实现筛选除杂或过滤分级的目的。

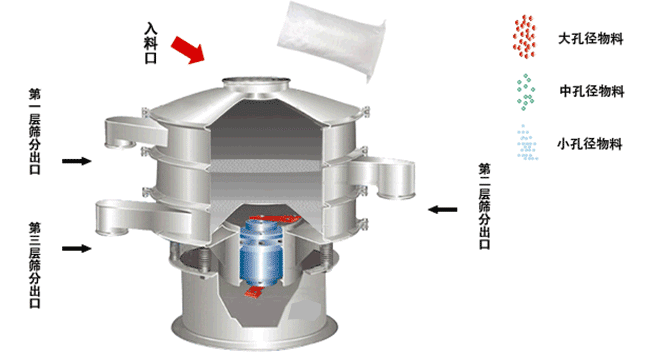

圆振动筛原理结构图

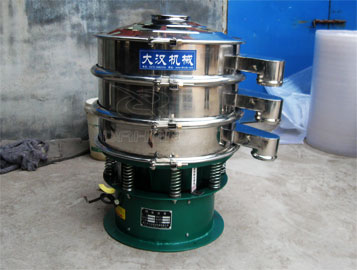

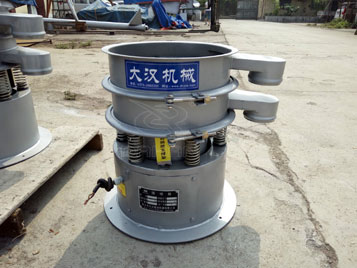

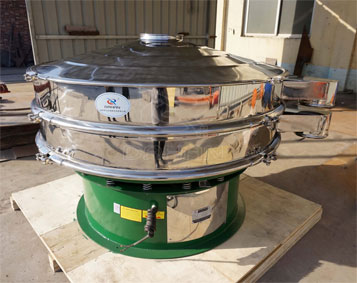

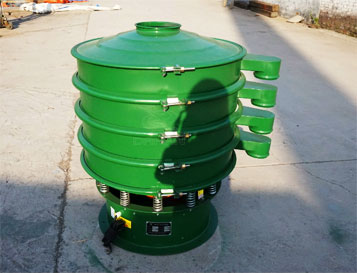

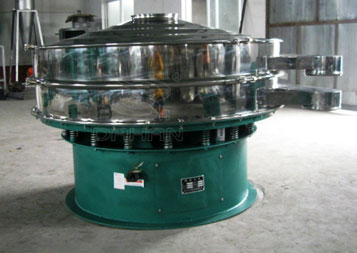

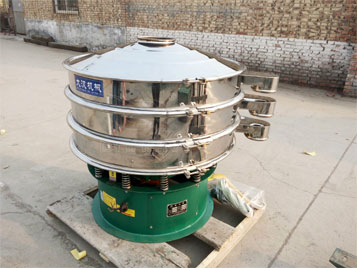

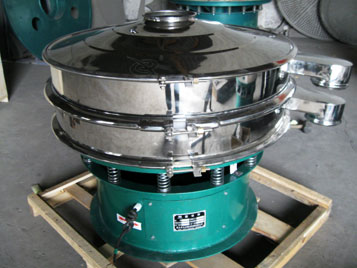

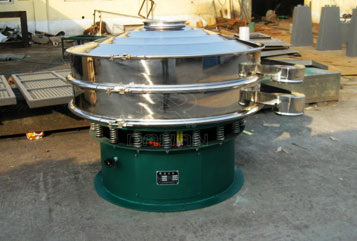

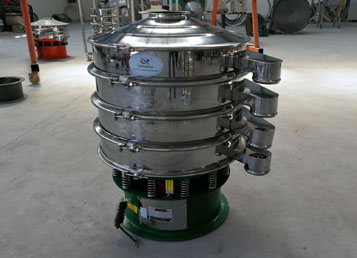

圆振动筛展示

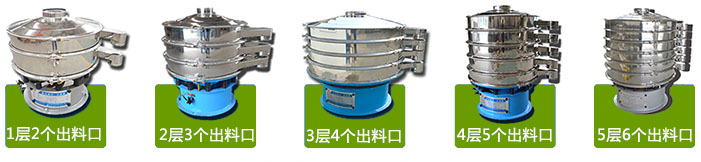

1、不同层数:可单层或多层组合安装使用,一次性将物料分成2-6个级别。

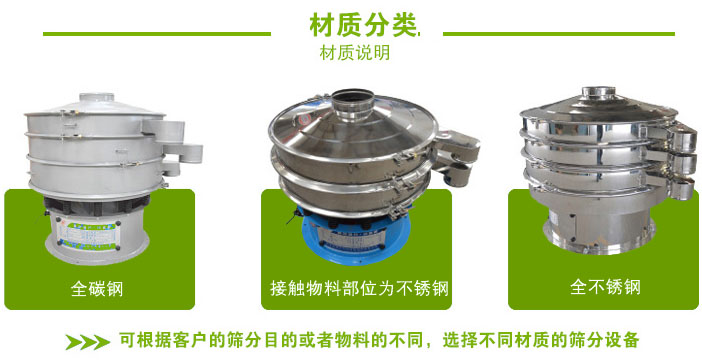

2、不同材质:可根据物料选择碳钢、不锈钢、塑料材质,普通物料选择碳钢材质,酸碱性、卫生要求高的行业可以选择不锈钢材质,塑料旋振筛适合化工、医药行业中干粉及液体物料筛分过滤作用,可以排除特殊物料与金属发生化学反应。

可分为碳钢/不锈钢/塑料材质

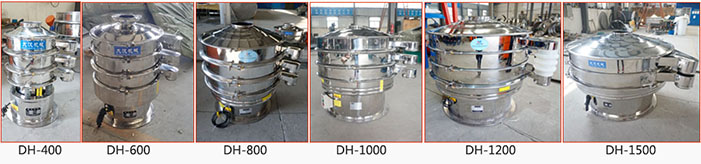

3、不同型号:直径400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm等。

圆振动筛型号

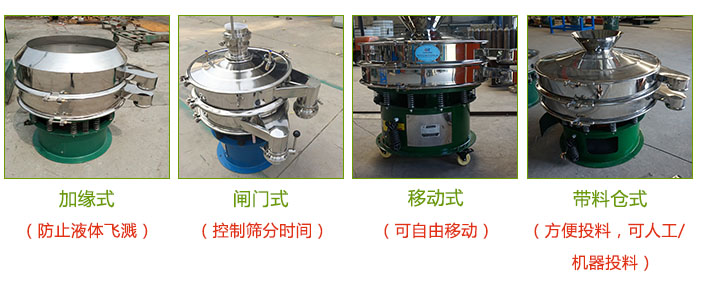

4、特殊定制型号:根据应用行业的不同、筛分物料的性状的不同,旋振筛可根据客户的需求定制,如加缘式、闸门式、移动式、带料仓式等等。

圆振动筛定制型号

圆振动筛客户案例

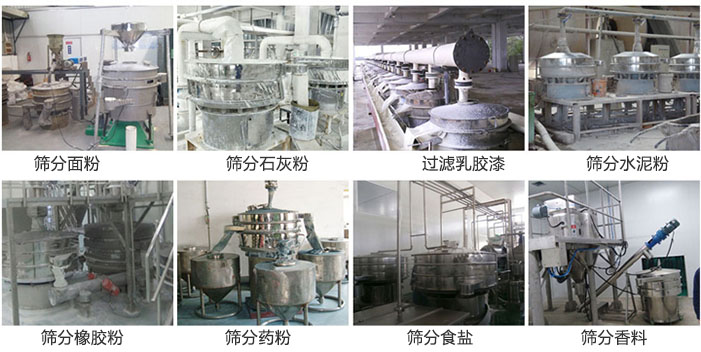

客户使用现场
