520直线振动筛


【型       号】:DZSF-520
【供货周期】:3-7工作日(详询大汉)
【技术参数】:宽500mm,长2000mm,电机功率是0.75kw
【应用范围】:化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷
【产品摘要】:520直线振动筛为500mm(宽)x2000mm(长)的直线振动筛。该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、 无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

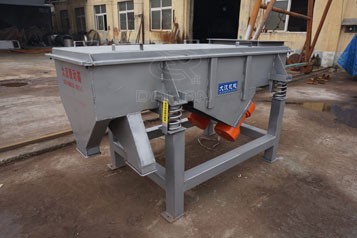

520直线振动筛
520直线振动筛为500mm(宽)x2000mm(长)的直线振动筛。根据客户筛分过滤要求可单层或多 层使用,最多可达到五层。主要用于粉状或颗粒状干式物料的筛分或液体物料的过滤,筛分 最细可达到325目/英寸。采用角度可调控的激振源。筛框一般为木质结构,若筛分腐蚀性物 料时,与物料接触部分可以采用不锈钢制作。

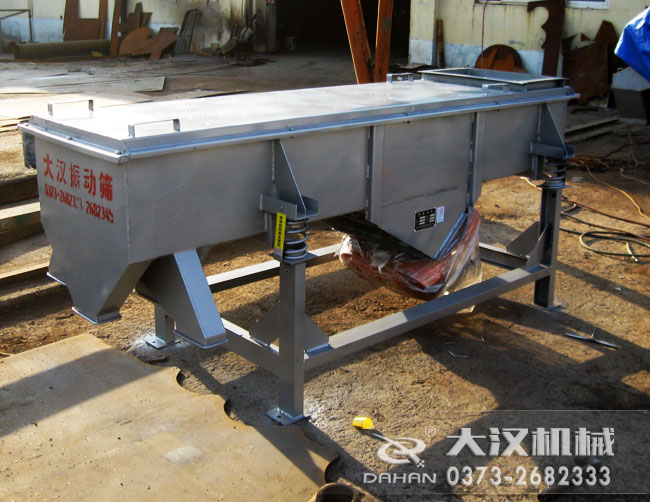

520直线振动筛
DZSF系列520型直线震动筛
我厂生产的DZSF系列直线震动筛 是与中国矿业学院联合设计制造,多年来我厂工程技术人员广泛听取用户反馈信息,不 断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯 定和赞誉。

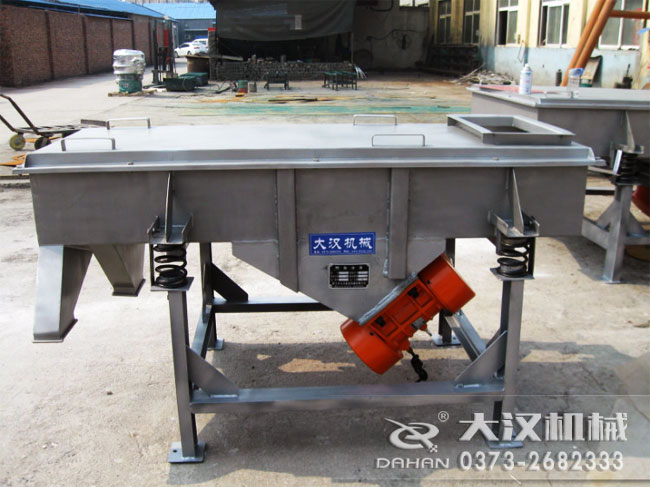

520直线振动筛
DZSF系列520型工作原理
DZSF系列直线震动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所 产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此 筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力 的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分 级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒 状物料的筛分。给料粒度不大于10mm.。

520直线振动筛工作原理
工作特点
该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、 无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

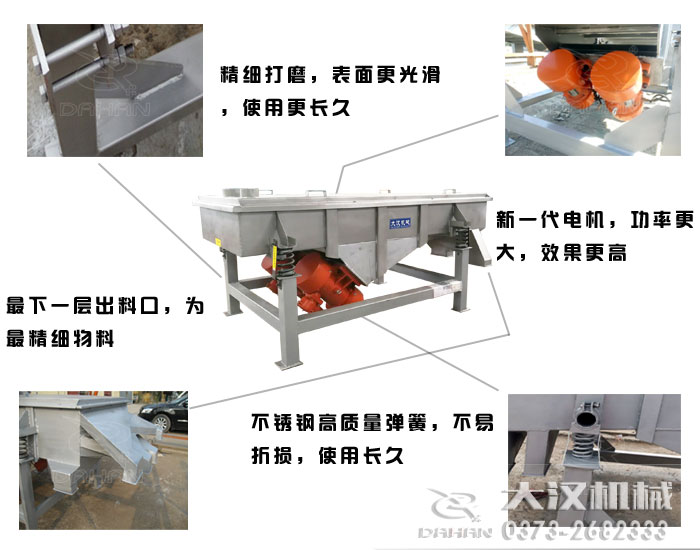

520直线振动筛特点
主要适用行业
该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷 等行业中干式粉状物料的筛分。
DZSF系列520型直线振动筛型号说明
D----------------------------------电机(振动源)
Z----------------------------------直线(运转轨迹)
SF---------------------------------筛分机
1030-------------------------------筛面尺寸(1000mm宽x3000mm长)
1----------------------------------一层(一层筛网二个出料口)
S---------------------------------(304不锈钢)钢板材质
筛分原理
物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛 分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入 料仓或盛料筒.

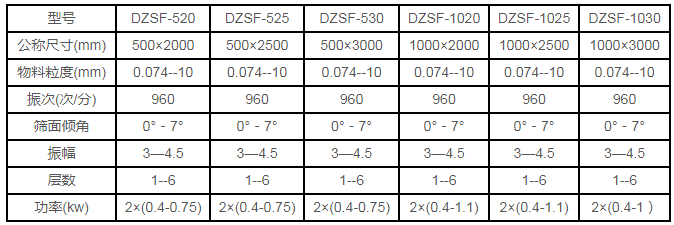

主要技术参数和外形尺寸

直线振动筛外形图
520直线振动筛工作原理
结构说明
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部 分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须 反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地 面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱 下面的槽钢应相互平行。

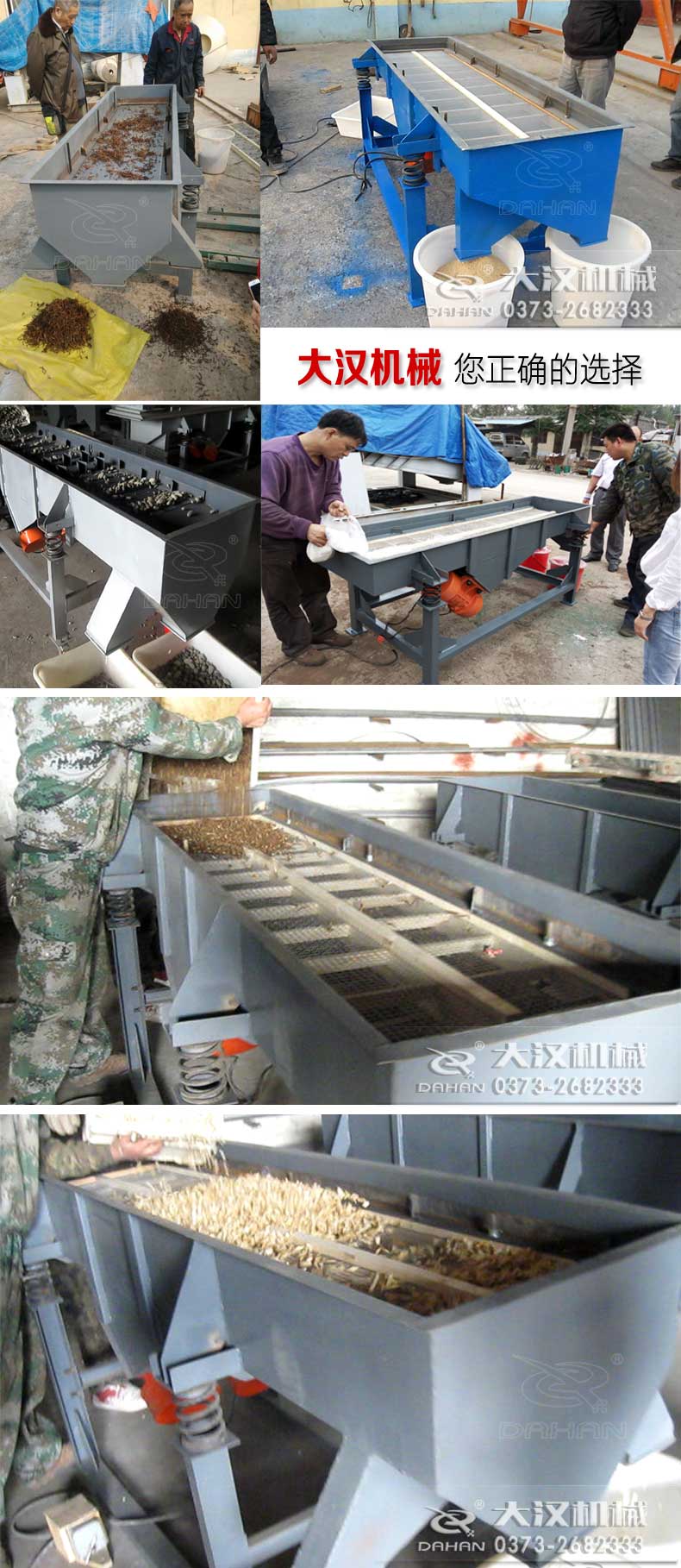

520直线振动筛试机
安装调试与使用
该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之 间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。
注意:设备安装到位后,开机前必须将运输时用来 固定筛体和机座的装置拆掉。
新筛机安装好以后,应按以下要求检查:
1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机 的振动部分切勿与机外其它物体有任何硬性连接或接触。
3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有 异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口 设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时, 不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应 在进料口上加一层较粗的筛网作缓冲。
5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏 心重锤的夹角来增减激振力),使筛机达到筛分效果。
6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开 停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。

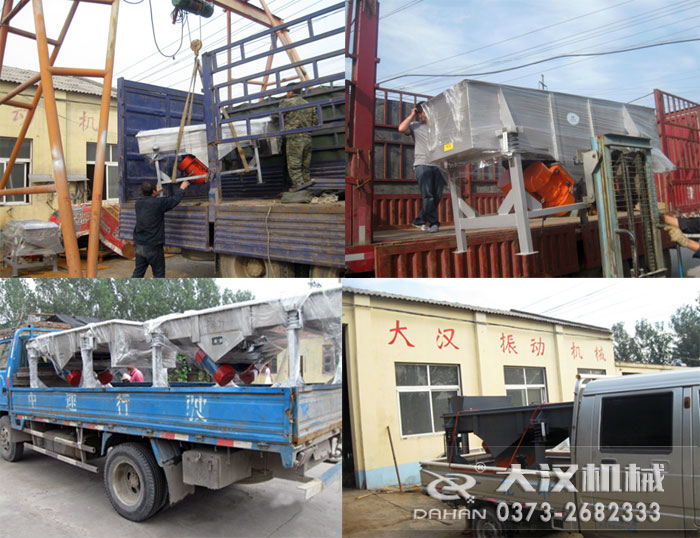

520直线振动筛发货
